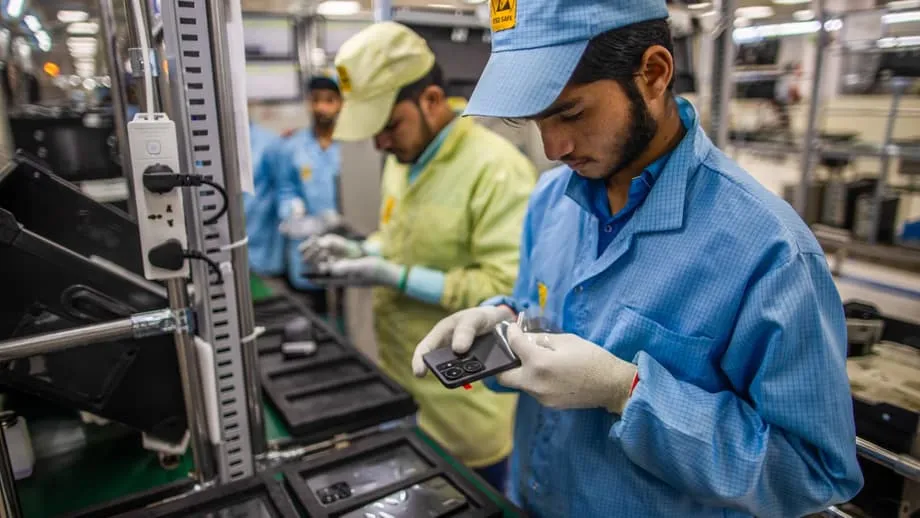

ভারতে যন্ত্রাংশ তৈরিতে নতুন উদ্যোগ
২৭০ কোটি ডলারের ইলেকট্রনিক যন্ত্রাংশ উৎপাদন কর্মসূচির আওতায় প্রথম সাতটি প্রকল্প অনুমোদনের পর ভারত অনেক যন্ত্রাংশ সংযোজনের পর্যায় পেরিয়ে সেগুলোর মূল উপাদান তৈরির দিকে এগিয়েছে। প্রিন্টেড সার্কিট বোর্ড, ক্যামেরা মডিউল, কপার ক্ল্যাড ল্যামিনেট ও পলিপ্রোপিলিন ফিল্ম তৈরির কারখানা গড়তে সরকার ৫,৫৩২ কোটি রুপির বিনিয়োগ অনুমোদন করেছে, যা প্রায় ৬২৬ মিলিয়ন ডলারের সমান। আমদানি করা যন্ত্রাংশের ওপর নির্ভরতা কমানোই এ কর্মসূচির লক্ষ্য। এসব যন্ত্রাংশের বেশির ভাগই আসে পূর্ব এশিয়া থেকে। পাশাপাশি সরবরাহ শৃঙ্খলের আরও বেশি অংশ দেশে গড়ে তোলার লক্ষ্যও রয়েছে।
সূচিপত্র
- ভারতে যন্ত্রাংশ তৈরিতে নতুন উদ্যোগ
- নতুন কর্মসূচিতে কী সুবিধা
- শুরুতে কোন যন্ত্রাংশ
- প্রণোদনা যেভাবে কাজ করবে
- প্রথম কারখানাগুলো কোথায় হচ্ছে
- PCB, ক্যামেরা মডিউল ও ল্যামিনেট কেন গুরুত্বপূর্ণ
- ভারত যে আমদানি ঘাটতি পূরণ করতে চায়
- সেমিকন্ডাক্টর ও PLI উদ্যোগের সঙ্গে ECMS-এর যোগসূত্র
- অগ্রগতির পথে যেসব বাধা
- রাজ্য ও কর্মসংস্থানে প্রভাব
- এরপর কী নজরে রাখবেন
- সারকথা
২০২৫ সালের মার্চে শেষ হওয়া অর্থবছরে ৩৮.৫৬ বিলিয়ন ডলারের রপ্তানি নিয়ে ভারতের তৃতীয় বৃহত্তম রপ্তানি খাতে পরিণত হয় ইলেকট্রনিকস। ইলেকট্রনিক যন্ত্রাংশের আমদানি দাঁড়ায় ৩৬.৮ বিলিয়ন ডলারে। এর প্রায় ৪০ শতাংশ আসে চীন থেকে এবং ১৬ শতাংশের বেশি হংকং হয়ে আসে। বাণিজ্য নিয়ন্ত্রণের কারণে উন্নত প্রযুক্তি ও উপকরণ পাওয়ার সুযোগ বদলে যাওয়ায় নয়াদিল্লি গুরুত্বপূর্ণ সরবরাহ লাইনে ঝুঁকি কমানোর চেষ্টা করছে। বহুজাতিক প্রতিষ্ঠানগুলো ইতিমধ্যে উৎপাদনকেন্দ্রের অবস্থান বৈচিত্র্যময় করছে। ২০২৪ সালে ভারতে তৈরি অ্যাপলের পণ্যের চালান ৪২ শতাংশ বেড়ে ১২.৮ বিলিয়ন ডলারে পৌঁছেছে। ২০২৫ সালের সেপ্টেম্বর-সমাপ্ত প্রান্তিকে উৎপাদন উল্লেখযোগ্যভাবে বাড়ায় যুক্তরাষ্ট্রে স্মার্টফোন রপ্তানিতে ভারত চীনকে ছাড়িয়ে শীর্ষে ওঠে। সরকারের ভাষ্য, ভারত এখন বিশ্বের দ্বিতীয় বৃহত্তম মোবাইল ফোন উৎপাদক।
ECMS-এর প্রথম দফার অনুমোদনে তামিলনাড়ুর পাঁচটি এবং অন্ধ্র প্রদেশ ও মধ্য প্রদেশের একটি করে কারখানা রয়েছে। সরকার ও শিল্প খাতের ব্রিফিং অনুযায়ী, এসব কারখানা দেশের উচ্চ ঘনত্বের PCB-এর চাহিদার প্রায় ২০ শতাংশ, ক্যামেরা মডিউল সাব-অ্যাসেম্বলির চাহিদার প্রায় ১৫ শতাংশ এবং কপার ক্ল্যাড ল্যামিনেট ও পলিপ্রোপিলিন ফিল্মের পুরো চাহিদা মেটাবে বলে আশা করা হচ্ছে। প্রকল্পগুলোতে সরাসরি ৫,১০০-এর বেশি কর্মসংস্থান হবে এবং প্রায় ৪৪,৪০৬ কোটি রুপির পণ্য উৎপাদিত হবে বলে ধারণা করা হচ্ছে। উৎপাদনের প্রায় ৬০ শতাংশ রপ্তানির জন্য নির্ধারিত।
নতুন কর্মসূচিতে কী সুবিধা
ECMS ছয় বছরের প্রণোদনা কর্মসূচি। এতে প্রস্তুতির জন্য এক বছর সময় এবং ২২,৯১৯ কোটি রুপি বরাদ্দ রয়েছে। বড় দেশি-বিদেশি বিনিয়োগ আকৃষ্ট করা, ভারত এখনো যেসব যন্ত্রাংশ আমদানি করে সেগুলোর প্রযুক্তিগত ঘাটতি পূরণ করা এবং প্রতিযোগিতামূলক উৎপাদন সক্ষমতা গড়ে তোলার ফলকে পুরস্কৃত করাই এর লক্ষ্য। ইলেকট্রনিকস ও তথ্যপ্রযুক্তি মন্ত্রণালয় চূড়ান্ত পণ্য সংযোজনের গণ্ডি ছাড়ানোর লক্ষ্যে এ নীতি তৈরি করেছে। সরবরাহ শৃঙ্খলের ভিত্তি গড়ে তোলা যন্ত্রাংশ, সাব-অ্যাসেম্বলি ও মূলধনি সরঞ্জামে সহায়তা দেওয়া হবে। একই সঙ্গে বিনিয়োগ, উৎপাদন, মান ও কর্মসংস্থানের অঙ্গীকারের সঙ্গে আর্থিক সহায়তা যুক্ত করা হয়েছে।
শুরুতে কোন যন্ত্রাংশ
লক্ষ্যভুক্ত তালিকায় উৎপাদনের জন্য প্রয়োজনীয় নানা উপাদান রয়েছে। এর মধ্যে আছে বেয়ার PCB, মাল্টিলেয়ার ও উচ্চ ঘনত্বের ইন্টারকানেক্ট PCB, ক্যামেরা মডিউল, ইলেক্ট্রোমেকানিক্যাল যন্ত্রাংশ, লিথিয়াম-আয়ন ব্যাটারির উপাদান, কপার ক্ল্যাড ল্যামিনেট এবং ক্যাপাসিটরে ব্যবহৃত পলিপ্রোপিলিন ফিল্ম। আগের কর্মসূচিগুলোতে বাদ থাকা মূলধনি সরঞ্জাম নির্মাতাদের অন্তর্ভুক্ত করা হয়েছে নতুনভাবে। কয়েকটি পণ্যের ক্ষেত্রে গুরুত্বপূর্ণ উপকরণ ভারতে সংগ্রহ বা উৎপাদন করলে প্রতিষ্ঠানগুলো বেশি প্রণোদনা পাবে। এর ফলে ল্যামিনেট ও ফিল্মের মতো উপাদানের উৎপাদনও উৎসের কাছাকাছি গড়ে উঠবে। প্রথম দফার অনুমোদনে এই অগ্রাধিকারের প্রতিফলন রয়েছে: কেইনস সার্কিটস ও অ্যাসেন্ট সার্কিটসের PCB ও ল্যামিনেট প্রকল্প, কেইনসের ক্যামেরা মডিউল প্রকল্প এবং SRF-এর পলিপ্রোপিলিন ফিল্ম প্রকল্প। সিরমা স্ট্র্যাটেজিক ইলেকট্রনিকসও PCB উৎপাদন সক্ষমতা বাড়াবে।
প্রণোদনা যেভাবে কাজ করবে
ECMS-এ তিন ধরনের প্রণোদনা রয়েছে: বিক্রির পরিমাণ-সংশ্লিষ্ট, মূলধনি ব্যয়-সংশ্লিষ্ট এবং দুই ধরনের সমন্বয়ে গঠিত হাইব্রিড প্রণোদনা। কর্মসূচির মেয়াদজুড়ে সুবিধা দেওয়া হবে। প্রতিটি কিস্তির জন্য যোগ্য হতে প্রতিষ্ঠানগুলোকে বিনিয়োগ, বিক্রি ও কর্মসংস্থানের পরিমাপযোগ্য লক্ষ্যমাত্রা পূরণ করতে হবে। প্রণোদনার একটি অংশ কর্মসংস্থান সৃষ্টির সঙ্গে যুক্ত। মোট প্রণোদনা বিনিয়োগের অর্ধেকের বেশি হতে পারবে না। উৎপাদনশীলতা ও মান উন্নয়নে প্রকল্পগুলোকে মনোযোগী রাখাই এই সীমার উদ্দেশ্য। আন্তর্জাতিক সরবরাহ শৃঙ্খলে ভারতীয় কারখানার পণ্য বিক্রি সহজ করতে শুল্কের সুরক্ষার ওপর নির্ভর না করে সিক্স সিগমা পদ্ধতি ও UL সনদের মতো বৈশ্বিক মান পূরণেও নীতিতে উৎসাহ দেওয়া হয়েছে। উৎপাদন-শৃঙ্খলের আগের ধাপগুলোতে সংযোগ বাড়ানোর লক্ষ্যে HDI PCB বা লিথিয়াম-আয়ন উপকরণের মতো পণ্যে গুরুত্বপূর্ণ উপকরণ স্থানীয়ভাবে তৈরি হলে বেশি হারে প্রণোদনা দেওয়া হতে পারে।
প্রথম কারখানাগুলো কোথায় হচ্ছে
প্রথম দফার সাতটি প্রকল্পের মধ্যে পাঁচটি পেয়ে তামিলনাড়ু প্রাথমিক কেন্দ্র হিসেবে উঠে এসেছে। চেন্নাই, থুথুকুডি ও হোসুরের আশপাশে নতুন কারখানা গড়ে তোলার পরিকল্পনা রয়েছে। এসব এলাকা বিদ্যমান ফোন ও ইলেকট্রনিকস সংযোজন কেন্দ্র এবং বড় বন্দরের কাছাকাছি। কেইনস সার্কিটস মাল্টিলেয়ার PCB, HDI PCB, কপার ল্যামিনেট ও ক্যামেরা মডিউল সাব-অ্যাসেম্বলি তৈরির কারখানা গড়বে। হোসুরভিত্তিক অ্যাম্বার গ্রুপের অ্যাসেন্ট সার্কিটস বড় PCB উৎপাদন লাইন স্থাপন করবে। সিরমা স্ট্র্যাটেজিক ইলেকট্রনিকস অন্ধ্র প্রদেশে PCB কারখানা গড়ার পরিকল্পনা করেছে। আর ক্যাপাসিটরে ব্যবহৃত পলিপ্রোপিলিন ফিল্ম তৈরিতে মধ্য প্রদেশে বিনিয়োগ করবে SRF।
মোট ৫,৫৩২ কোটি রুপির মূলধনি ব্যয়ের মধ্যে কেইনসের প্রায় ৩,২৮০ কোটি রুপির চারটি প্রকল্প, অ্যাসেন্ট সার্কিটসের ৯৯১ কোটি রুপির প্রকল্প এবং সিরমার ৭৬৫ কোটি রুপির প্রকল্প রয়েছে। পলিপ্রোপিলিন ফিল্ম তৈরিতে SRF প্রায় ৪৯৬ কোটি রুপি ব্যয় করবে। এর মধ্য দিয়ে প্রতিষ্ঠানটি ইলেকট্রনিক উপকরণ খাতে প্রবেশ করছে। কর্তৃপক্ষের আশা, এই দফায় সরাসরি ৫,১০০-এর বেশি কর্মসংস্থান হবে। প্রকল্পের কাজ সময়মতো এগিয়ে নিতে দ্রুত অনুমোদনপত্র দেওয়া হয়েছে। উৎপাদন শুরু হওয়ার পরই কেবল প্রণোদনা দেওয়া হবে, যাতে কারখানাগুলো দ্রুত চালু হয়।
চালু হলে এসব কারখানা ভারতের উচ্চ ঘনত্বের PCB-এর চাহিদার প্রায় ২০ শতাংশ এবং ক্যামেরা মডিউলের চাহিদার ১৫ শতাংশ মেটাবে বলে আশা করা হচ্ছে। কর্মকর্তারা বলছেন, কপার ক্ল্যাড ল্যামিনেট ও পলিপ্রোপিলিন ফিল্মের বর্তমান পুরো চাহিদা দেশীয় উৎপাদনেই পূরণ হবে। সরকার আরও জানিয়েছে, এসব কারখানার উৎপাদনের প্রায় ৬০ শতাংশ রপ্তানি করা হবে। এতে নতুন উৎপাদন লাইনগুলো দেশের বাজারের বাইরেও উৎপাদন বাড়ানোর সুযোগ পাবে।
PCB, ক্যামেরা মডিউল ও ল্যামিনেট কেন গুরুত্বপূর্ণ
প্রতিটি আধুনিক যন্ত্রের ভিত্তিতে রয়েছে একটি প্রিন্টেড সার্কিট বোর্ড। ফোন, সার্ভার, গাড়ি বা উড়োজাহাজের ব্যবস্থা সচল রাখতে এতে চিপ, মেমোরি, বিদ্যুৎ সরবরাহের সার্কিট ও সেন্সর বসানো এবং পরস্পরের সঙ্গে সংযুক্ত করা হয়। HDI PCB-এর মতো জটিল নকশায় অল্প জায়গায় তামার সূক্ষ্ম পথের অনেকগুলো স্তর থাকে। এর জন্য অত্যন্ত নিখুঁত সহনসীমা, পরিচ্ছন্ন কক্ষ, ব্যয়বহুল সরঞ্জাম ও কঠোর প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন। নির্ভরযোগ্য PCB উৎপাদন লাইন না থাকলে ফোন বা বেস স্টেশন সংযোজনকারী কোনো দেশ মান, সরবরাহের সময় কিংবা উপকরণ ব্যয়ের হিসাব নিয়ন্ত্রণ করতে পারে না।
কপার ক্ল্যাড ল্যামিনেট হলো PCB তৈরির মূল উপাদান। কাচের তন্তুর ভিত্তির ওপর তামার পাত ও অন্তরক রেজিন যুক্ত করে এটি তৈরি হয়। ল্যামিনেট আমদানি করতে হলে PCB নির্মাতারা দীর্ঘ সরবরাহকাল, মুদ্রা বিনিময়ের ঝুঁকি এবং পুরুত্বের সীমাবদ্ধতার মুখে পড়েন, যা উৎপাদনে কাঙ্ক্ষিত মান পাওয়াকে জটিল করে। PCB কারখানার পাশাপাশি ল্যামিনেট উৎপাদন লাইন গড়ে তুললে পরিবহন ব্যয় কমে এবং উন্নত কার্যক্ষমতার জন্য প্রকৌশলীরা উপাদান ও বোর্ডের নকশা একসঙ্গে করতে পারেন। পলিপ্রোপিলিন ফিল্ম হলো পাতলা ডাইইলেকট্রিক উপাদান, যা ল্যাপটপ থেকে চিকিৎসা সরঞ্জাম ও বৈদ্যুতিক যান পর্যন্ত নানা পণ্যের বিদ্যুৎ সরবরাহ ব্যবস্থার ক্যাপাসিটরে ব্যবহৃত হয়। এ ফিল্মের স্থানীয় উৎপাদন জ্বালানি ও গাড়ি খাতকেও সহায়তা করবে।
ক্যামেরা মডিউল অত্যন্ত প্রকৌশলনির্ভর সাব-অ্যাসেম্বলি। এতে ইমেজ সেন্সর, লেন্স, অটোফোকাসের জন্য ভয়েস কয়েল মোটর এবং ছবি প্রক্রিয়াকরণের ব্যবস্থা থাকে। স্মার্টফোনের মোট উপকরণ ব্যয়ের মধ্যে এগুলো তুলনামূলক বেশি দামি অংশগুলোর একটি। ক্যামেরার কার্যক্ষমতা যে বাজারে প্রতিযোগিতার বড় বিষয়, সেখানে এটি পণ্যের মানের জন্যও গুরুত্বপূর্ণ। দেশে এই লাইন চালু হলে আমদানি ব্যয় কমবে এবং আলোকবিজ্ঞান, মেকাট্রনিকস ও ইমেজিং অ্যালগরিদমে নকশা-উন্নয়নের কাজ শুরু হতে পারে।
ভারত যে আমদানি ঘাটতি পূরণ করতে চায়
২০২৫ অর্থবছরে যন্ত্রাংশ আমদানি দাঁড়ায় ৩৬.৮ বিলিয়ন ডলারে। এর প্রায় ৪০ শতাংশ আসে চীন থেকে এবং ১৬ শতাংশের বেশি আসে হংকং হয়ে। এই গভীর নির্ভরতার কারণে রপ্তানি বিধি, পরিবহন ব্যয় ও ভূরাজনৈতিক চাপের পরিবর্তনে ভারতীয় নির্মাতারা ঝুঁকির মুখে পড়েন। দ্রুত বর্ধনশীল ইলেকট্রনিকস খাতের জন্য উপকরণের নিরবচ্ছিন্ন সরবরাহ নিশ্চিত করার ঝুঁকি ব্যবস্থাপনাই মূলত ECMS-এর লক্ষ্য।
একই সময়ে রপ্তানির নির্ভরযোগ্য কেন্দ্র হিসেবে ভারতের অবস্থান জোরদার হচ্ছে। এক দশকে ইলেকট্রনিকস রপ্তানি আট গুণ বেড়ে ৩৮.৫৬ বিলিয়ন ডলারে পৌঁছেছে। উৎপাদন বৈচিত্র্যময় করতে বিভিন্ন প্রতিষ্ঠান কাজ সরিয়ে নেওয়ায় ২০২৫ সালের সেপ্টেম্বর-সমাপ্ত প্রান্তিকে যুক্তরাষ্ট্রে স্মার্টফোন সরবরাহে শীর্ষে ওঠে ভারত। বৈশ্বিক ব্র্যান্ডগুলো যন্ত্র সংযোজনের পাশাপাশি যন্ত্রাংশ উৎপাদন লাইন চালু করলে একই কারখানা থেকে দেশের চাহিদা মেটানো ও রপ্তানি করা সম্ভব। এতে কারখানার ব্যবহার বাড়ে এবং ব্যয় কমে।
সেমিকন্ডাক্টর ও PLI উদ্যোগের সঙ্গে ECMS-এর যোগসূত্র
যন্ত্রাংশ উৎপাদন পরিকল্পনাটি আগের নীতিগুলোর পাশাপাশি কাজ করছে। ফোন, আইটি হার্ডওয়্যার ও টেলিযোগাযোগ সরঞ্জামের জন্য উৎপাদন-সংযুক্ত প্রণোদনা বা PLI কর্মসূচির লক্ষ্য চূড়ান্ত পণ্যে উৎপাদনের পরিমাণ বাড়ানো। জাতীয় ইলেকট্রনিকস নীতি ২০১৯ এবং ইলেকট্রনিকস উৎপাদন ক্লাস্টার কর্মসূচি জমি, বিদ্যুৎ ও পরিবহনব্যবস্থার উন্নতি করছে। ইলেকট্রনিকস ডেভেলপমেন্ট ফান্ড স্থানীয় নকশাপ্রতিষ্ঠানগুলোকে ঝুঁকিপূর্ণ বিনিয়োগের মূলধন দেয়। ইলেকট্রনিক উপাদান ও সেমিকন্ডাক্টর উৎপাদন প্রসার কর্মসূচিতে বিভিন্ন যন্ত্রাংশের জন্য ২৫ শতাংশ মূলধনি ভর্তুকি দেওয়া হয়েছিল। ECMS প্রণোদনার কাঠামো হালনাগাদ করে অগ্রাধিকারপ্রাপ্ত যন্ত্রাংশে তা নতুন করে কেন্দ্রীভূত করেছে এবং মূলধনি সরঞ্জাম নির্মাতাদের জন্যও সুযোগ যোগ করেছে।
সরবরাহ শৃঙ্খলের আরও ওপরের ধাপে সেমিকন ইন্ডিয়া কর্মসূচি সেমিকন্ডাক্টর কারখানা এবং সংযোজন ও পরীক্ষার কারখানায় সহায়তা দিচ্ছে। মাইক্রন, টাটা ইলেকট্রনিকস এবং HCL-ফক্সকনের যৌথ উদ্যোগের প্রকল্পগুলো প্যাকেজিং, সংযোজন ও ডিসপ্লে উৎপাদন সক্ষমতা গড়ে তুলছে। মুরাতার মতো বৈশ্বিক যন্ত্রাংশ নির্মাতারাও ভারতে কার্যক্রম বাড়াচ্ছে। নীতিনির্ধারকেরা নকশানির্ভর উৎপাদন চান। চিপ নকশায় ভারতের ইতিমধ্যে বড় জনবল রয়েছে। দেশটিতে প্রতিবছর ২০ লাখের বেশি বিজ্ঞান, প্রযুক্তি, প্রকৌশল ও গণিত বিষয়ে স্নাতক তৈরি হন। ইলেকট্রনিকস সেক্টর স্কিলস কাউন্সিল অব ইন্ডিয়ার মতো সংস্থা কারখানার বিভিন্ন পদের জন্য লক্ষ্যভিত্তিক প্রশিক্ষণ চালু করছে।
কর্মকর্তাদের অনেকে যে বাস্তবসম্মত লক্ষ্যটির কথা বলেন, তা হলো পাঁচ বছরের মধ্যে ইলেকট্রনিকসে দেশীয় মূল্য সংযোজন প্রায় এক-তৃতীয়াংশে উন্নীত করা। এর জন্য শুধু আরও কারখানা নয়, রাসায়নিক, গ্যাস, ল্যামিনেট ও ফিল্মের সরবরাহকারী এবং চাহিদাসম্পন্ন গ্রাহকের জন্য পণ্য নকশা, প্রক্রিয়াকরণ ও সনদায়নে সক্ষম প্রকৌশলীর ভিত্তিও প্রয়োজন।
অগ্রগতির পথে যেসব বাধা
কাঁচামালের পর্যাপ্ত সরবরাহ বড় পরীক্ষা। PCB উৎপাদনে তামার পাত, কাচের তন্তুর কাপড়, ইপোক্সি রেজিন, ফটোরেজিস্ট ও বিশেষ রাসায়নিক লাগে। এসব উপকরণের অনেকগুলো এখনো আমদানি করতে হয়। স্থানীয় সরবরাহে যেতে রাসায়নিক ও উপকরণ নির্মাতাদের নতুন বিনিয়োগ এবং দীর্ঘ যাচাই প্রক্রিয়া প্রয়োজন হবে। তামা ও জ্বালানির দামের ওঠানামায় মুনাফার ওপর চাপ পড়তে পারে।
PCB ও ক্যামেরা মডিউলের ক্ষেত্রে প্রক্রিয়াগত জ্ঞান এবং উৎপাদনের মান গুরুত্বপূর্ণ। HDI উৎপাদন লাইনে নিখুঁত ড্রিলিং, লেজার ডাইরেক্ট ইমেজিং এবং ল্যামিনেশনের কঠোর নিয়ন্ত্রণ প্রয়োজন। ক্যামেরা মডিউল সংযোজনে পরিচ্ছন্ন পরিবেশ, আলোক-সমন্বয় ও নির্ভরযোগ্য পরীক্ষা দরকার। এসব জটিল কাজে কর্মীরা অভিজ্ঞতা অর্জনের সময় প্রাথমিক উৎপাদনে ত্রুটি দেখা দিতে পারে। বৈশ্বিক প্রযুক্তি সরবরাহকারীদের সঙ্গে অংশীদারত্ব এই পরিবর্তন দ্রুত করতে পারে। প্রতিশ্রুতির বদলে ফলকে পুরস্কৃত করার পাশাপাশি ECMS এমন অংশীদারত্বের সুযোগ রাখার ইঙ্গিত দিচ্ছে।
মান নিয়ন্ত্রণব্যবস্থা ও সনদ আরেকটি শর্ত। গ্রাহকেরা নিরাপত্তার জন্য UL, PCB-এর জন্য IPC এবং কঠোর নির্ভরযোগ্যতা পরীক্ষাসহ আন্তর্জাতিক মান মেনে চলার দাবি জানাবেন। নীতিনির্ধারকেরা খাতটিকে বৈশ্বিক মানের দিকে এগিয়ে নিচ্ছেন। কিছু নির্বাহী রপ্তানি বাজারে অদৃশ্য বাধা নিয়ে উদ্বিগ্ন। তবে দিল্লির বৃহত্তর বার্তা হলো, সুরক্ষার ওপর নির্ভর না করে ভারতীয় কারখানাকে মান, সরবরাহ ও ব্যয়ে প্রতিযোগিতা করতে হবে।
অর্থায়নও গুরুত্বপূর্ণ। PCB ও উপকরণ উৎপাদন কারখানায় বড় মূলধন লাগে এবং উৎপাদন বাড়াতে সময় প্রয়োজন। উৎপাদন শুরু হওয়ার পর প্রণোদনা দেওয়ায় নির্মাণকাজ শেষ হওয়া থেকে স্থিতিশীল উৎপাদনে পৌঁছানো পর্যন্ত প্রতিষ্ঠানগুলোর কার্যকরী মূলধন প্রয়োজন। উৎপাদন লাইন স্থিতিশীল রাখতে রাজ্যগুলোকে নির্ভরযোগ্য বিদ্যুৎ, পানি ও বর্জ্য শোধনের ব্যবস্থা করতে হবে। রপ্তানি বন্দরে দ্রুত যন্ত্রাংশ পৌঁছানোর জন্য পরিবহনব্যবস্থাও উন্নত করা দরকার।
রাজ্য ও কর্মসংস্থানে প্রভাব
চেন্নাই ও শ্রীপেরুমবুদুরের কাছে মোবাইল ফোন ও ইলেকট্রনিকস সংযোজন কেন্দ্র ঘিরে সরবরাহকারীর ভিত্তি বিস্তৃত হওয়ায় তামিলনাড়ু লাভবান হবে। বেঙ্গালুরু থেকে এক ঘণ্টার দূরত্বে হোসুর গাড়ি ও ইলেকট্রনিকস যন্ত্রাংশ নির্মাতাদের আকর্ষণ করেছে। অন্ধ্র প্রদেশ ও মধ্য প্রদেশ প্রচলিত কেন্দ্রগুলোর বাইরে নতুন উৎপাদনকেন্দ্র গড়ে তুলবে। এতে বিভিন্ন অঞ্চলে প্রবৃদ্ধির ভারসাম্য আসবে এবং নতুন শ্রমশক্তিকে কাজে লাগানো যাবে।
ECMS-এর প্রথম সাতটি প্রকল্পে সরাসরি ৫,১৯৫টি কর্মসংস্থান হবে বলে আশা করা হচ্ছে। বৃহত্তর কর্মসূচি ও সংশ্লিষ্ট উদ্যোগগুলোতে সরাসরি ৯০ হাজারের বেশি পদ এবং পরিবহন, রক্ষণাবেক্ষণ ও সরঞ্জাম খাতে বিপুল পরোক্ষ কর্মসংস্থানের লক্ষ্য রয়েছে। স্থানীয় কর্মীরা যাতে এসব পদে কাজ করতে পারেন, সে জন্য শিল্প সংগঠন ও ইলেকট্রনিকস সেক্টর স্কিলস কাউন্সিল PCB তৈরি, অপটিক্যাল সংযোজন ও সরঞ্জাম রক্ষণাবেক্ষণ বিষয়ে পাঠ্যক্রম প্রস্তুত করছে।
এরপর কী নজরে রাখবেন
বেশির ভাগ যন্ত্রাংশের জন্য আবেদন করার প্রথম সময়সীমা ছিল ৩০ সেপ্টেম্বর। তবে মূলধনি সরঞ্জামের আবেদনের সময়সীমা এখনো খোলা। ২০২৭ সালের আগে আরও কয়েক দফায় অনুমোদন দেওয়া হবে বলে আশা করা হচ্ছে। প্রথম সাতটি প্রকল্পের অনুমোদনপত্র কয়েক সপ্তাহের মধ্যেই দেওয়া হয়। প্রতিষ্ঠানগুলো বলছে, নির্মাণের সময়সূচি কঠোর, কারণ উৎপাদন শুরু হওয়ার পরই প্রণোদনা দেওয়া হবে। কপার ক্ল্যাড ল্যামিনেট ও পলিপ্রোপিলিন ফিল্মের প্রাথমিক চালানের দিকে নজর রাখুন। এগুলো সরবরাহ শৃঙ্খলের আগের ধাপগুলোতে স্থানীয় উৎপাদন শুরু হওয়ার ইঙ্গিত দেবে। এসব কারখানার উৎপাদনের প্রায় ৬০ শতাংশ রপ্তানি হবে বলে আশা করা হচ্ছে। বর্তমান গতি বজায় থাকলে ২০৩০ সালের মধ্যে বৈশ্বিক ইলেকট্রনিকস রপ্তানিতে ভারতের অংশ বাড়িয়ে ৪ থেকে ৫ শতাংশে নেওয়ার লক্ষ্যও রয়েছে।
সারকথা
- ২৭০ কোটি ডলারের যন্ত্রাংশ উৎপাদন কর্মসূচির আওতায় ৫,৫৩২ কোটি রুপির সাতটি ECMS প্রকল্প অনুমোদন পেয়েছে।
- নতুন কারখানাগুলোতে PCB, ক্যামেরা মডিউল, কপার ক্ল্যাড ল্যামিনেট ও পলিপ্রোপিলিন ফিল্ম তৈরি হবে।
- পাঁচটি কারখানা তামিলনাড়ুতে এবং অন্ধ্র প্রদেশ ও মধ্য প্রদেশে একটি করে হবে।
- উচ্চ ঘনত্বের PCB-এর দেশীয় চাহিদার ২০ শতাংশ, ক্যামেরা মডিউলের ১৫ শতাংশ এবং ল্যামিনেট ও পলিপ্রোপিলিন ফিল্মের পুরো চাহিদা পূরণের আশা করা হচ্ছে।
- কারখানাগুলোর উৎপাদনের প্রায় ৬০ শতাংশ রপ্তানির পরিকল্পনা রয়েছে।
- ২০২৫ অর্থবছরে ইলেকট্রনিকস রপ্তানি ছিল ৩৮.৫৬ বিলিয়ন ডলার। যন্ত্রাংশ আমদানি ছিল ৩৬.৮ বিলিয়ন ডলার, যার প্রায় ৪০ শতাংশ সরবরাহ করে চীন।
- ECMS-এ ছয় বছর ধরে বিক্রির পরিমাণ-সংশ্লিষ্ট, মূলধনি ব্যয়-সংশ্লিষ্ট ও হাইব্রিড প্রণোদনা দেওয়া হবে। প্রস্তুতির জন্য এক বছর সময় রয়েছে এবং প্রণোদনার সর্বোচ্চ সীমা বিনিয়োগের ৫০ শতাংশ।
- কর্মসূচির আওতায় মোট ২৪৯টি আবেদন জমা পড়েছে। এতে প্রায় ১.১৫ লাখ কোটি রুপির বিনিয়োগের প্রস্তাব রয়েছে।
- প্রথম দফার প্রকল্পগুলোতে সরাসরি ৫,১৯৫টি কর্মসংস্থান হবে বলে আশা করা হচ্ছে। সহায়ক সেবায় আরও অনেক কর্মসংস্থান তৈরি হবে।
- দেশীয় মূল্য সংযোজন বাড়িয়ে পাঁচ বছরের মধ্যে ইলেকট্রনিকস মূল্য শৃঙ্খলের প্রায় এক-তৃতীয়াংশে নেওয়ার লক্ষ্য পূরণে ECMS, PLI ও সেমিকন্ডাক্টর মিশনের সঙ্গে কাজ করছে।
